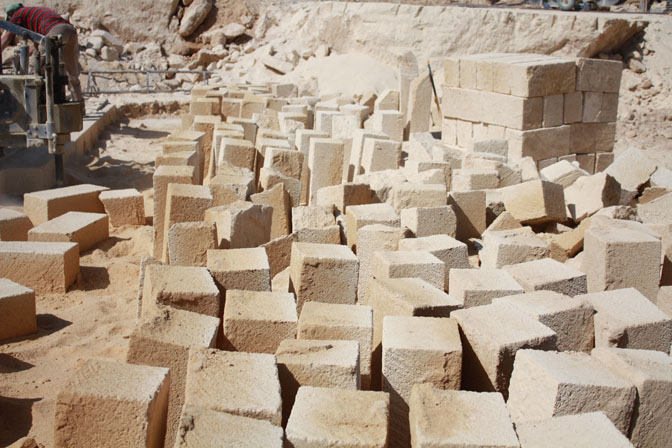

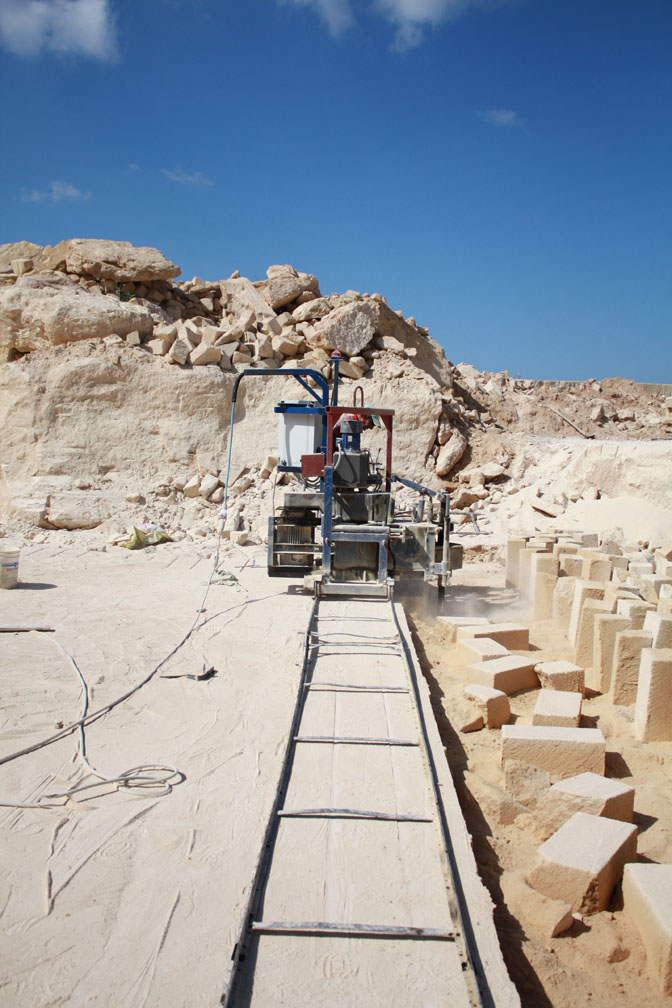

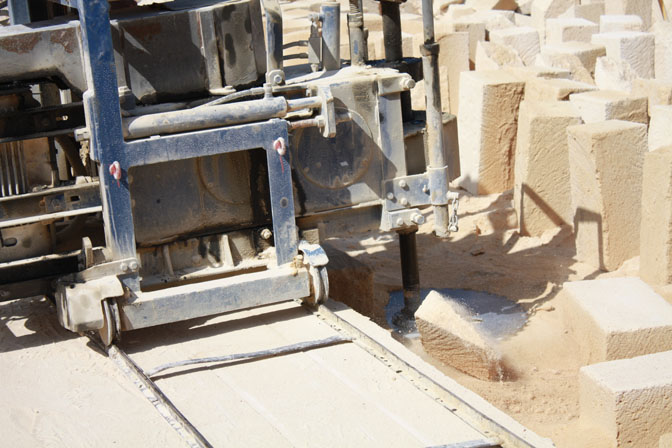

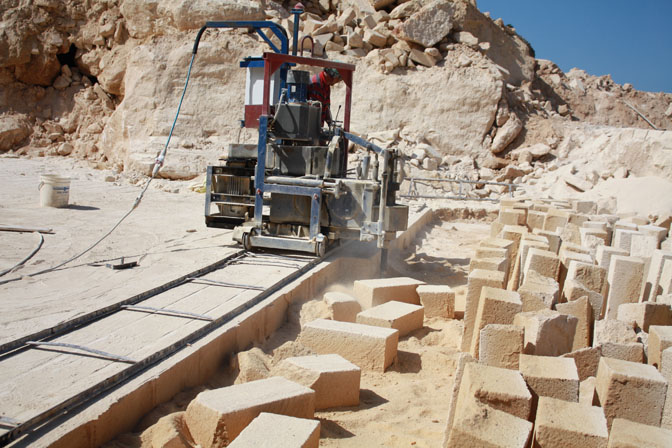

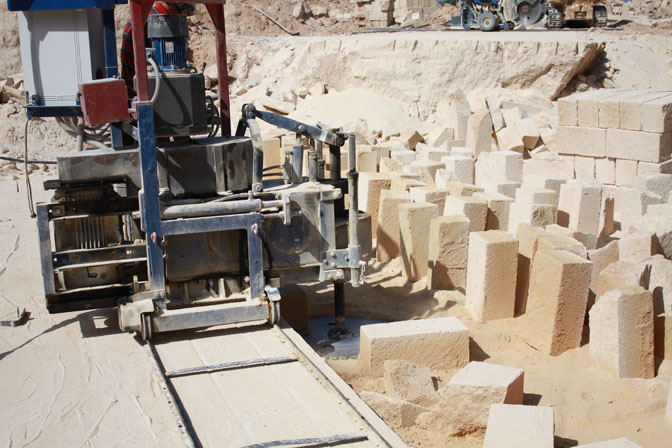

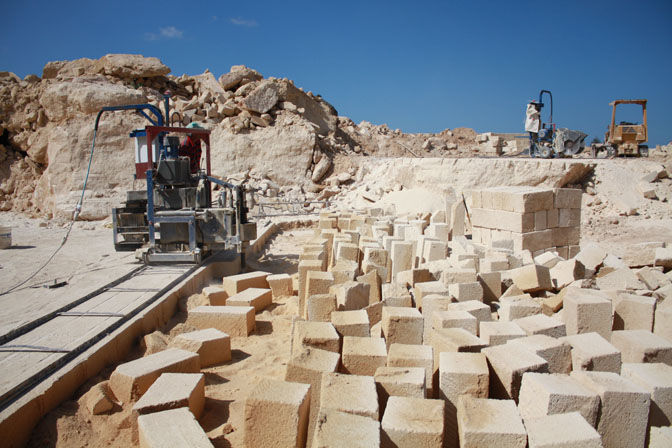

Geeignet um horizontale Rillen unter der Steinbruchebene, mit einer Schnittgeschwindigkeit von 0 ÷ 25 m/min.
Gleitung auf Schienen Typ T 45
Höchstleistung Kw 24,6
Tiefe des horizontalen Schnittes max250mm.
Schnitthöhe (von Steinbruchebene) max. 300 mm.

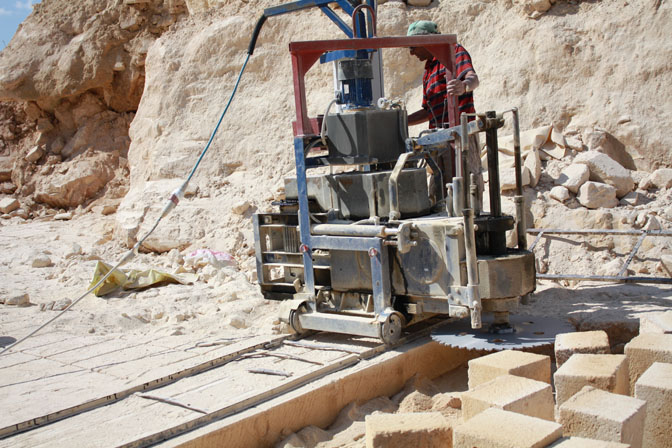

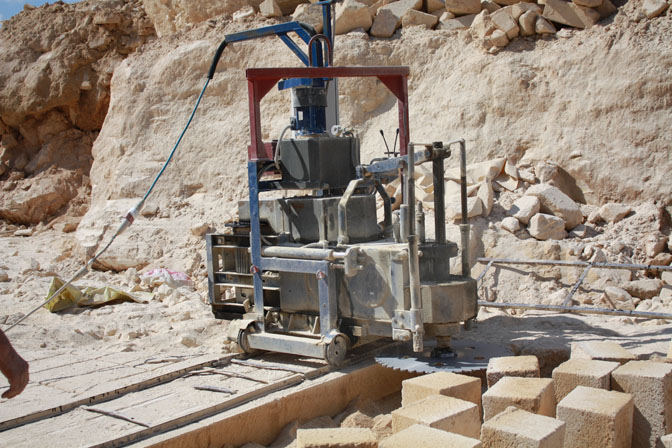

Horizontale Scheibe f 700mm..
Empfohlener Generator KVA 40
Elektrische Motoren
- Horizontaler Schnitt kw 22
Typ IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Vorschub Kw1,5
Typ IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5.
- Hydraulik - Anlage Kw1,1
Typ IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
Elektrisches Schaltpult
Mit Niederspannung – Schaltbedienungen, wie vom Gesetz vorgesehen.
Zweckmäßig proportioniert und Start/Stopp - Schalttaste für jeden einzelnen Motor.
Sicherheit
Die Maschine ist mit elektrischen Blockierungsvorrichtungen ausgestattet welche ihr Sicherheit geben, und sie hat eine akustische und leuchtende Vorrichtung welche warnt wenn die Maschine in Betrieb ist.
Die Maschine ist mit Schutzvorrichtungen an allen mechanischen, in Bewegung stehenden, Teilen und an den Scheiben, bis dort hin wo es möglich, ausgestattet.
Hydraulik - Anlage
Zahnradpumpe – Verteiler mit 2 Elementen
Leistung 8litri/1’
Höchstdruck 100 ÷ 150 bar
Fassungsvermögen des Tanks 40Lt.
SCHNITT - VORSCHUB
Hydraulisch, mit unterschiedlicher Durchflussmenge
unabhängige Bedienung mittels eines Hebels
Wendung mit Leerlaufpunkt
Geschwindigkeit max.40m/min. im Leeren
4 Antriebsräder
FAHRGESTELL
Struktur aus Stahl mit einer extra hohen Widerstandsfähigkeit,
elektrisch verschweißt. Karren Überführung für
horizontales Fahrgestell mittels Zylinders mit doppeltem Effekt, auf regulierbaren Lagern und Führungen laufend um das Abnutzungsspiel zu annullieren.
Durchführung des horizontalen Schnitten mittels hydraulischen Zylinders mit doppeltem Effekt, welcher in ein System von Hebeln integriert ist.
Maße und Massen
Breite__1800________mm. ~
Länge __1000________mm. ~
Höhe _____1650________mm. ~
Gewicht _______1050________Kg. ~
Technische Daten und Merkmale können Abänderungen unterliegen.
|
