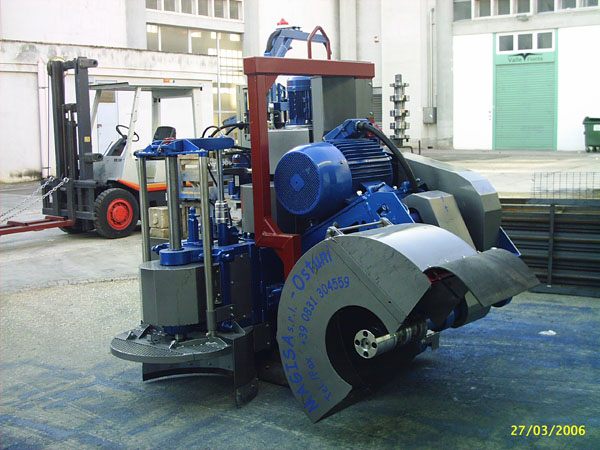

Geeignet um gleichzeitig in horizontaler sowie in senkrechter Lage, mit einer Schnittgeschwindigkeit von 0 ÷ 25 m/min.
Gleitung auf Schienen Typ T 70 / U 80
Höchstleistung Kw63,5
Tiefe des senkrechten Schnittes max300mm.
Tiefe des horizontalen Schnittes max250mm
Senkrechte Scheibe f 850mm.
Horizontale Scheibe f 650mm.
Empfohlener Generator KVA 100
Elektrische Motoren
- Senkrechter Schnitt kw 30
Typ IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Horizontaler Schnitt Kw 30
Typ IP 55 Classe F ŋ 0, 87÷ 0,92V 38050 HzB3
- Vorschub Kw2
Typ IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
- Hydraulik - Anlage Kw1,5
Typ IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
Elektrisches Schaltpult
Mit Niederspannung – Schaltbedienungen, wie vom Gesetz vorgesehen.
Zweckmäßig proportioniert und Start/Stopp - Schalttaste für jeden einzelnen Motor.
Sicherheit
Die Maschine ist mit elektrischen Blockierungsvorrichtungen ausgestattet welche ihr Sicherheit geben, und sie hat eine akustische und leuchtende Vorrichtung welche warnt wenn die Maschine in Betrieb ist.
Die Maschine ist mit Schutzvorrichtungen an allen mechanischen, in Bewegung stehenden, Teilen und an den Scheiben, bis dort hin wo es möglich, ausgestattet.
Hydraulik - Anlage
Zahnradpumpe – distributore a 3 elementi
Leistung 10 litri/1’
Höchstdruck 100 ÷ 150 bar
Fassungsvermögen des Tanks 50Lt.
SCHNITT - VORSCHUB
Hydraulisch, mit unterschiedlicher Durchflussmenge
unabhängige Bedienung mittels eines Hebels
Wendung mit Leerlaufpunkt
Geschwindigkeit max. 50 @m/min. im Leeren
4 Antriebsräder
FAHRGESTELL
Struktur aus Stahl mit einer extra hohen Widerstandsfähigkeit,
elektrisch verschweißt. Gelenke für senkrechte Schnitte, mit hydraulischer Bedienung mittels hydraulischen Zylinders mit doppeltem Effekt;
Karren Überführung für horizontales Fahrgestell mittels Zylinders mit doppeltem Effekt, auf regulierbaren Lagern und Führungen laufend um das Abnutzungsspiel zu annullieren.
Ausführung des horizontalen Schnitten mittels hydraulischen Zylinders mit doppeltem Effekt, welcher in ein System von Hebeln integriert ist.
Maße und Massen
Breite___1800_______mm. ~
Länge ___2200_______mm. ~
Höhe ______1700_______mm. ~
Gewicht ________2250_______Kg. ~
Technische Daten und Merkmale können Abänderungen unterliegen.
