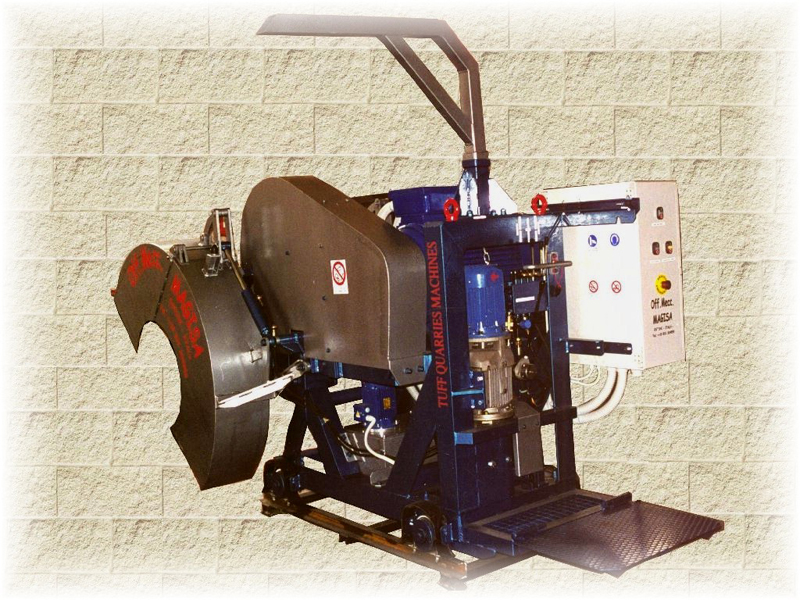

Geeignet um senkrechte Rillen mit einer Schnittgeschwindigkeit von 0 ÷ 25 m/min.
Gleitung auf Schienen Typ U 80 / ROTAIAS10
Höchstleistung Kw82,7
Tiefe des senkrechten Schnittes max 420mm.
Senkrechte Scheibe f 1200mm..
Empfohlener Generator KVA 125 Elektrische Motoren
- Senkrechter Schnitt kw75
Typ IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Vorschub Kw 5,5
Typ IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
- Hydraulik - Anlage Kw 2,2
Typ IP 55 Classe F ŋ 0,75÷ 0,92V 380 50 HzB5
Elektrisches Schaltpult
Mit Niederspannung – Schaltbedienungen, wie vom Gesetz vorgesehen.
Zweckmäßig proportioniert und Start/Stopp - Schalttaste für jeden einzelnen Motor.
Sicherheit
Die Maschine ist mit elektrischen Blockierungsvorrichtungen ausgestattet welche ihr Sicherheit geben, und sie hat eine akustische und leuchtende Vorrichtung welche warnt wenn die Maschine in Betrieb ist.
Die Maschine ist mit Schutzvorrichtungen an allen mechanischen, in Bewegung stehenden, Teilen und an den Scheiben, bis dort hin wo es möglich, ausgestattet.
Hydraulik - Anlage
Zahnradpumpe – distributore a 1 elementi
Leistung 8litri/1’
Höchstdruck 100 ÷ 150 bar
Fassungsvermögen des Tanks 40 Lt.
SCHNITT - VORSCHUB
Hydraulisch, mit unterschiedlicher Durchflussmenge
unabhängige Bedienung mittels eines Hebels
Wendung mit Leerlaufpunkt
Geschwindigkeit max.50 @m/min. im Leeren
4 Antriebsräder
FAHRGESTELL
Struttura in acciaio appositamente studiata per un’ alta resistenza,
elettrosaldato. Articolazione Senkrechter Schnitt ,
a comando idraulico tramite martinetto
idraulico a doppio effetto;
Maße und Massen
Breite___1650_______mm. ~
Länge __2900________mm. ~
Höhe _____1700________mm. ~
Gewicht _______3000________Kg. ~
Technische Daten und Merkmale können Abänderungen unterliegen.
|
