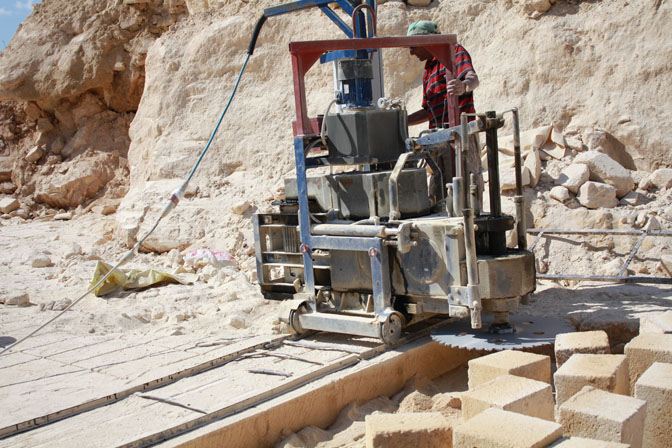

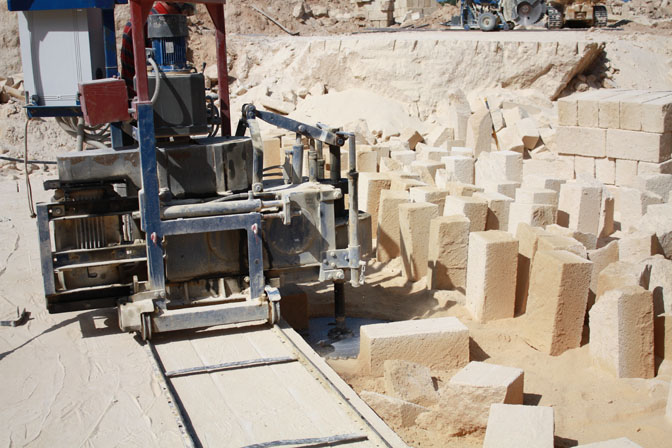

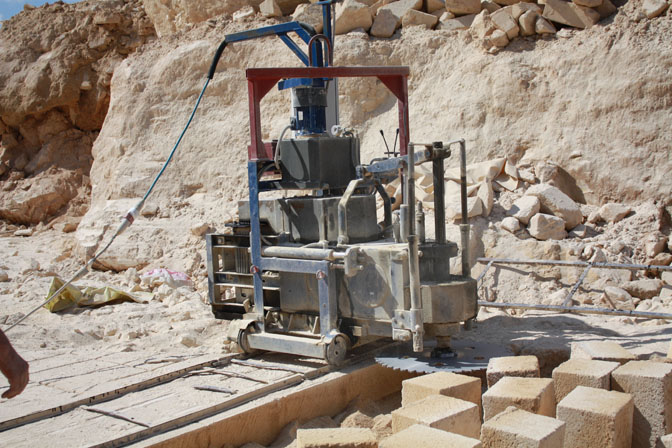

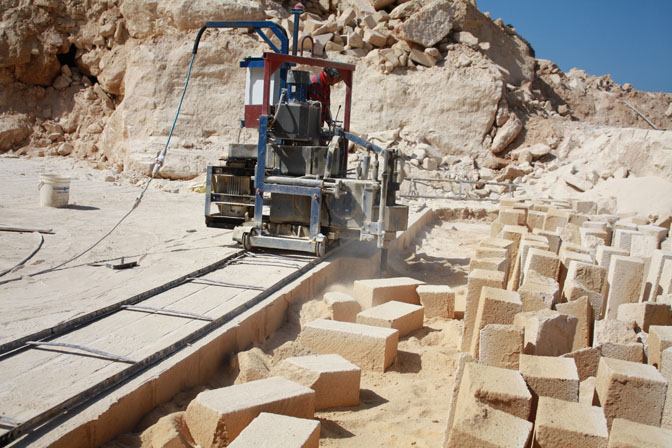

En mesure de couper un sillon horizontal sous la surface d’extraction à une vitesse de coupe comprise entre 0 ÷ 25 m/min.
Coulissement sur rails type T 45
Puissance totale Kw 24,6
Profondeur de coupe horizontale max250mm.
Hauteur de coupe (par rapport à la surface d’extraction) max. 300 mm.
Disque horizontal f 700mm..
Générateur conseillé KVA 40
Moteurs électriques
- Coupe horizontale kw 22
Type IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Avancement Kw1,5
Type IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5.
- Circuit hydraulique Kw1,1
Type IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
Tableau électrique
Doté de commandes d’actionnement basse tension conformément à la législation
Adéquatement proportionné et boutons de marche / arrêt individuels pour chaque moteur.
Sécurité
La machine est munie de dispositifs électriques de blocage qui assurent sa sécurité et de dispositif sonore et lumineux avertissant que la machine est en mouvement.
Elle est équipée de protections sur tous les composants mécaniques en mouvement et de toutes les protections possibles sur les disques.
Circuit hydraulique
Pompe à engrenages – distributeur à 2 éléments
Débit 8 litres/min
Pression maximale 100 ÷ 150 bar
Capacité réservoir 40Lt.
AVANCEMENT DE LA COUPE
Hydraulique à débit variable
indépendant, actionné par levier
inversion de marche avec point mort
vitesse max. 40m/min. à vide
4 roues motrices
CHÂSSIS
Structure en acier spécialement conçue pour assurer une résistance élevée,
électrosoudé. Translation chariot
Châssis horizontal par vérin à double effet
Coulissement sur roulements et guides réglables pour annuler le jeu dû à l’usure.

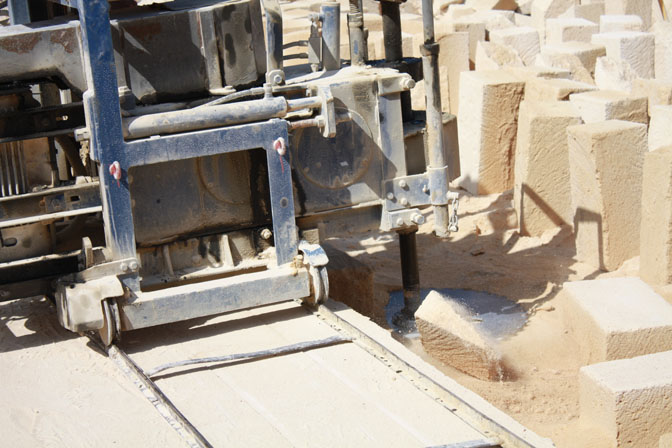

Actionnement de la coupe horizontale par vérin hydraulique à double effet incorporé à un système de leviers.
Dimensions et poids
Largeur__1800________mm. ~
Longueur__1000________mm. ~
Hauteur_____1650________mm. ~
Poids_______1050________Kg. ~
Données techniques et caractéristiques peuvent subir des variations
|
