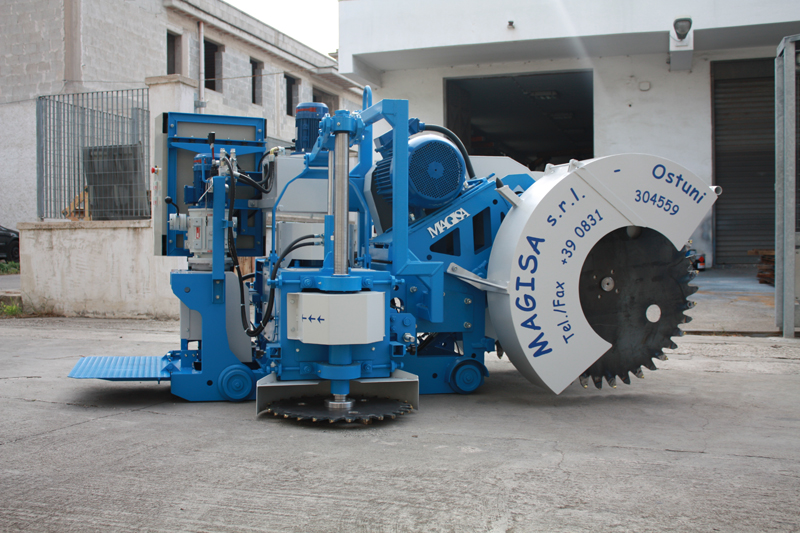

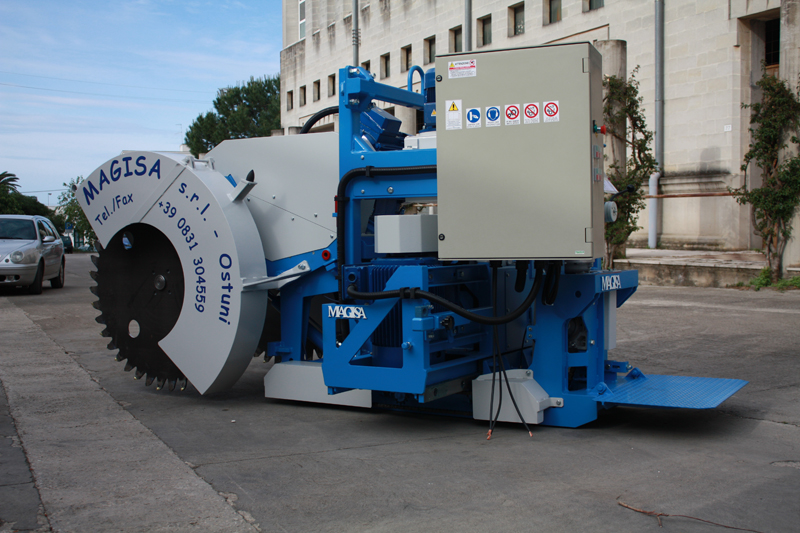

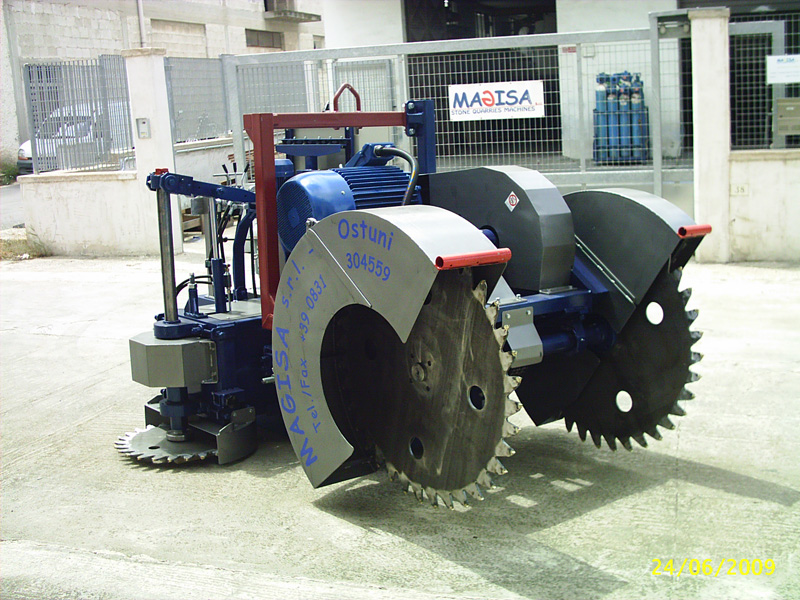

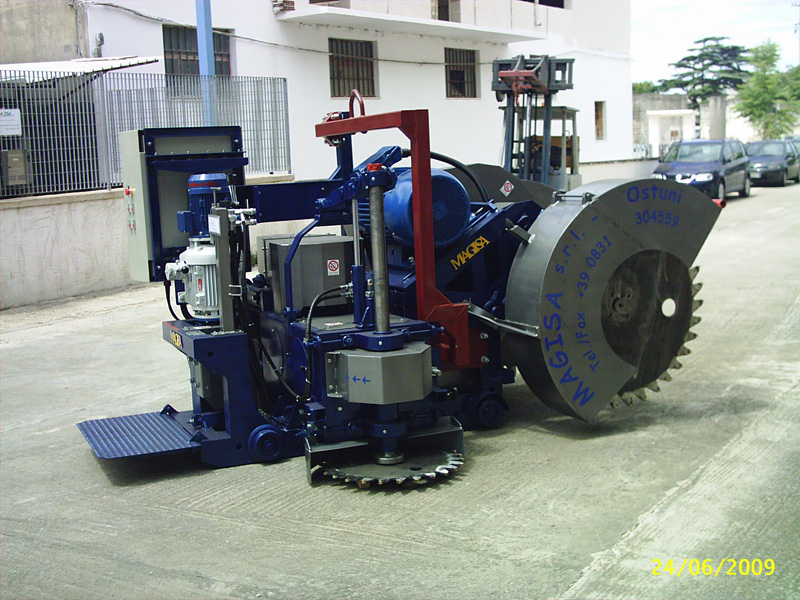

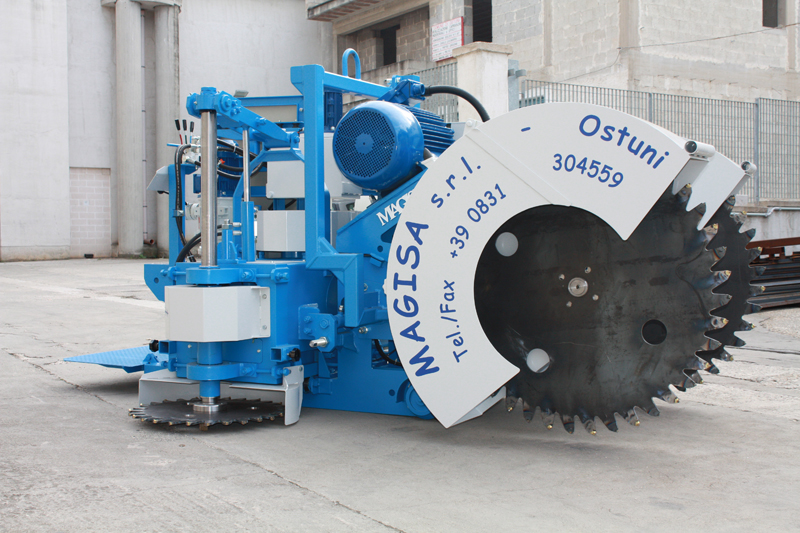

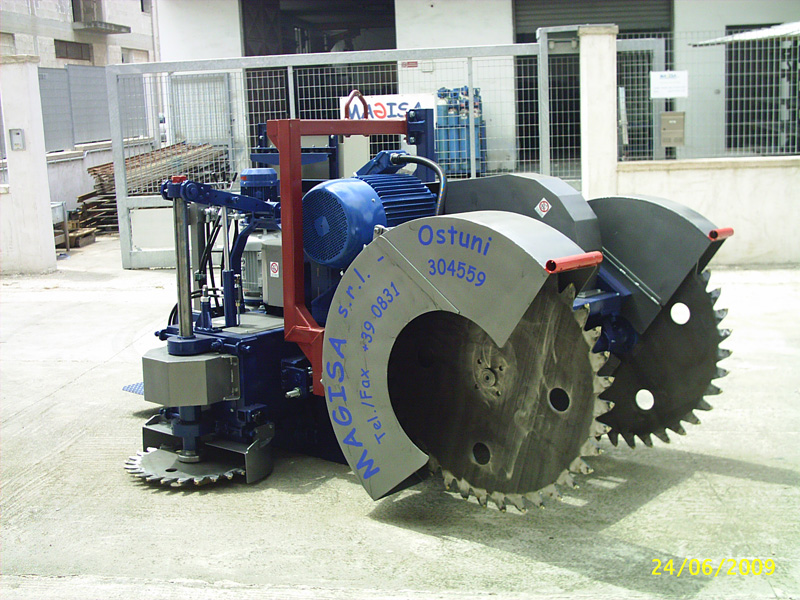

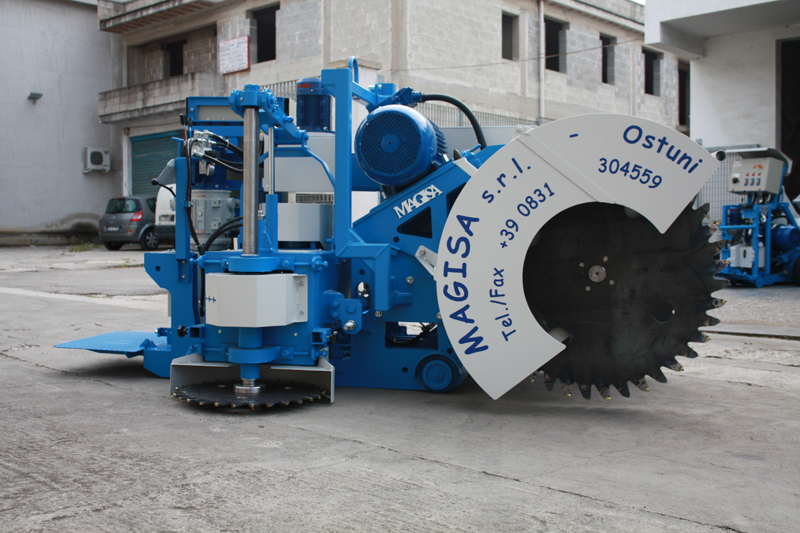

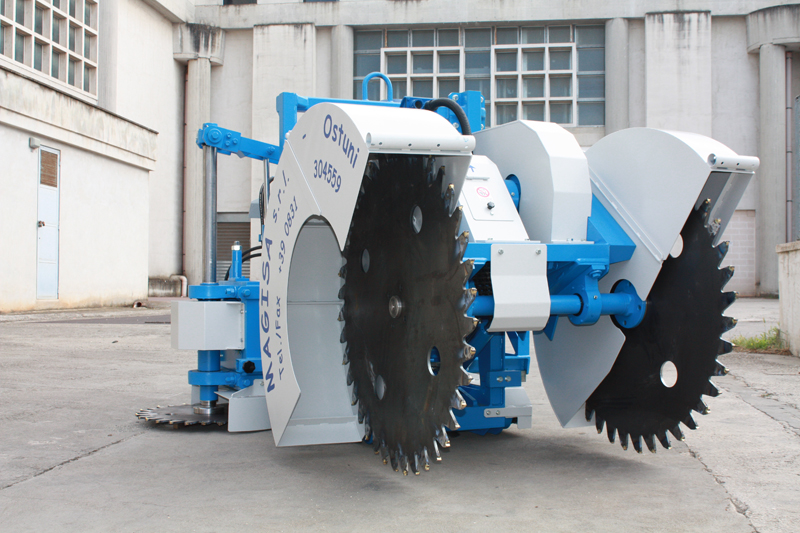

En mesure de couper simultanément en sens horizontal et vertical à une vitesse de coupe comprise entre 0 ÷ 25 m/min.
Contrairement au modèle MTOV la coupe verticale est prévue avec montage du disque à gauche. Solution permettant d'utiliser la machine uniquement pour les sillons verticaux (en l’absence du modèle MTV…)
Coulissement sur rails type ROTAIA S10
Puissance totale Kw 88,2
Profondeur de coupe verticale max420mm.
Profondeur de coupe horizontale max250mm
Disque vertical f 1200mm.
Disque horizontal f 700mm.
Générateur conseillé KVA 160
Moteurs électriques
- Coupe verticale kw 45
Type IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Coupe horizontale Kw 37
Type IP 55 Classe F ŋ 0, 87÷ 0,92 V 38050 HzB3
- Avancement Kw4
Type IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
- Circuit hydraulique Kw 2,2
Type IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5

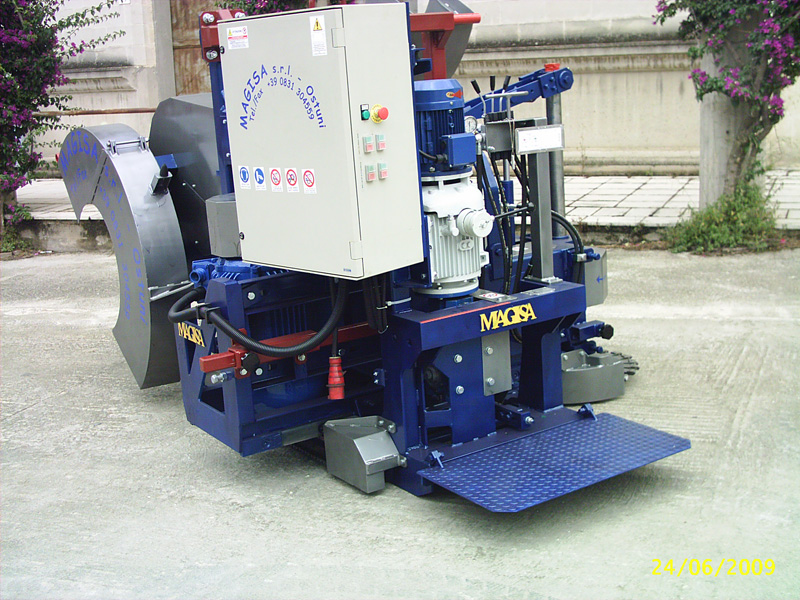

Tableau électrique
Doté de commandes d’actionnement basse tension conformément à la législation
Adéquatement proportionné et boutons de marche / arrêt individuels pour chaque moteur.
Sécurité
La machine est munie de dispositifs électriques de blocage qui assurent sa sécurité et de dispositif sonore et lumineux avertissant que la machine est en mouvement.
Elle est équipée de protections sur tous les composants mécaniques en mouvement et de toutes les protections possibles sur les disques.
Circuit hydraulique
Pompe à engrenages – distributeur à 3 éléments
Débit 10 litri/1’
Pression maximale 100 ÷ 150 bar
Capacité réservoir 50Lt.
AVANCEMENT DE LA COUPE
Hydraulique à débit variable
indépendant, actionné par levier
inversion de marche avec point mort
vitesse max. 50@m/min. à vide
4 roues motrices
CHÂSSIS
Structure en acier spécialement conçue pour assurer une résistance élevée,
électrosoudé. Actionnement de Coupe verticale ,
par vérin hydraulique à double effet; Translation chariot sur
CHÂSSIS orizzontale par vérin à double effet
Et coulissement sur roulements et guides réglables pour annuler le jeu dû à l’usure.
Actionnement de Coupe horizontale par vérin hydraulique à double effet incorporé à un système de leviers.
Dimensions et poids
Largeur___2000_______mm. ~
Longueur___2600_______mm. ~
Hauteur______1800_______mm. ~
Poids________3200_______Kg. ~
Données techniques et caractéristiques peuvent subir des variations
