En mesure de couper des sillons verticaux à une vitesse de coupe comprise entre 0 ÷ 25 m/min.
Coulissement sur rails type T 45
Puissance totale Kw 23.,5
Profondeur de coupe verticale max 300mm.
Disque vertical f850mm..
Générateur conseillé KVA 40
Moteurs électriques
- Coupe verticale kw 22
Type IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Avancement Kw0,75
Type IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
- Circuit hydraulique Kw 0,75
Type IP 55 Classe F ŋ 0,75÷ 0,92V 380 50 HzB5

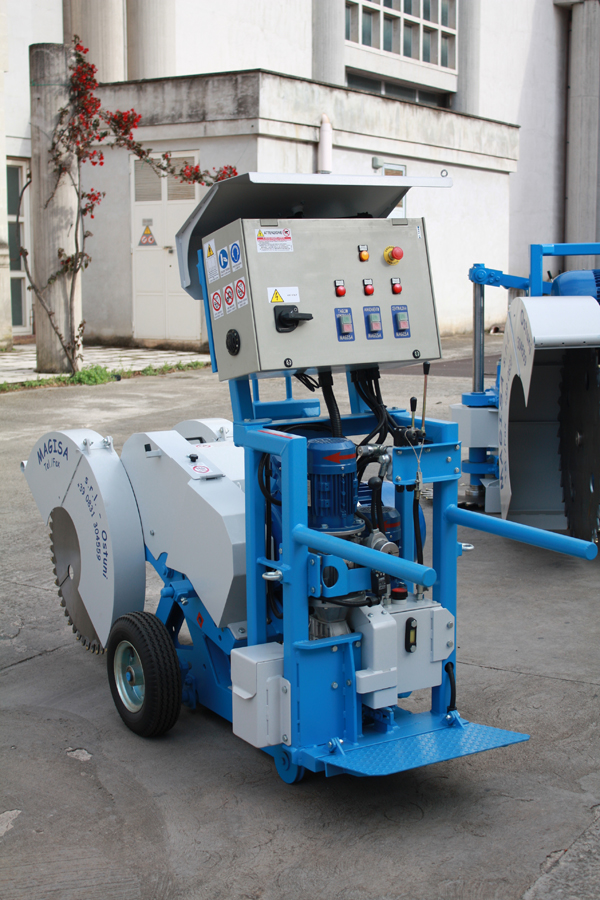

Tableau électrique
Doté de commandes d’actionnement basse tension conformément à la législation
Adéquatement proportionné et boutons de marche / arrêt individuels pour chaque moteur.
Sécurité
La machine est munie de dispositifs électriques de blocage qui assurent sa sécurité et de dispositif sonore et lumineux avertissant que la machine est en mouvement.
Elle est équipée de protections sur tous les composants mécaniques en mouvement et de toutes les protections possibles sur les disques.
Circuit hydraulique
Pompe à engrenages – distributeur à 2 éléments
Débit 3,5litri/1’
Pression maximale 100 ÷ 150 bar
Capacité réservoir 20Lt.
AVANCEMENT DE LA COUPE
Hydraulique à débit variable
indépendant, actionné par levier
inversion de marche avec point mort
vitesse max. 40 @m/min. à vide
4 roues motrices
CHÂSSIS
Structure en acier spécialement conçue pour assurer une résistance élevée,
électrosoudé. Actionnement de Coupe verticale ,
par vérin hydraulique à double effet;
Dimensions et poids
Largeur___950_______mm. ~
Longueur__2350________mm. ~
Hauteur_____1800________mm. ~
Poids________830_______Kg. ~
Données techniques et caractéristiques peuvent subir des variations
|
