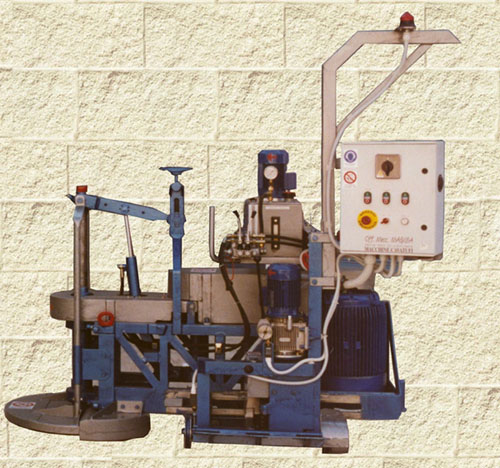

Adapto para cortar um sulco horizontal abaixo do plano de escavar com um velocidade de corte de 0 ÷ 25 m/min.
Deslocamento sobre carris tipo T 60
Potência total Kw 41,5
Profundidade di Corte horizontal max250mm.
Altura corte ( a partir do plano de escavar) máximo 420 mm.
Disco Horizontal D. 700mm..
Gerador Aconselhado KVA 75
Motoros eléctricos
- Corte horizontal kw 37
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Avançamento Kw3
Tipo IP 55 Classe F ŋ 0, 750÷ 0,92V 380 50 HzB5
- Instalação hidráulica Kw1,5
Tipo IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
Quadro eléctrico
Com comandos de accionamento de baixa tensão, como previsto pela lei
Proporção adequada e pulsantes de marcha/bloqueio individual para cada motor.
Segurança
A máquina possui dispositivos eléctricos de bloqueio que a tornam segura e dispositivo sonoro e luminoso que avisa que a máquina está em movimento.
Possui proteções sobre todas as partes mecánicas em movimento, e proteção sobre os discos até o máximo possível.
Instalação hidráulica
Bomba com engranagens – distribuir de 2 elementos
Portata 8litros /1’
Pressão máxima 100 ÷ 150 bar
Capacidade tanque 40Lt.
AVANÇAMENTO DE CORTE
Hidráulico de alcance variável
independente accionado através de alavanca
inversão de marcha com ponto de alta velocidade
máxima 40m/min. à vácuo
4 rodas motoras
CHASSIS
Estrutura em aço especificamente estudada para uma alta resistência,
eléctro soldado. Transferência carrinho Chassis horizontal através de macaco de duplo efeito
E desloca-se sobre rolamentos e guias reguláveis para anular o processo de desgaste.
Accionamento corte Horizontal através de macaco hidráulico de duplo efeito integrado num sistema de alavancas.
Medida e Massa
Largura_____1900____mm. ~
Comprimeto_____1100____mm. ~
Altura_______1650____mm. ~
Peso____1400____Kg. ~
Dados técncos e características podem sofrer variações
|
