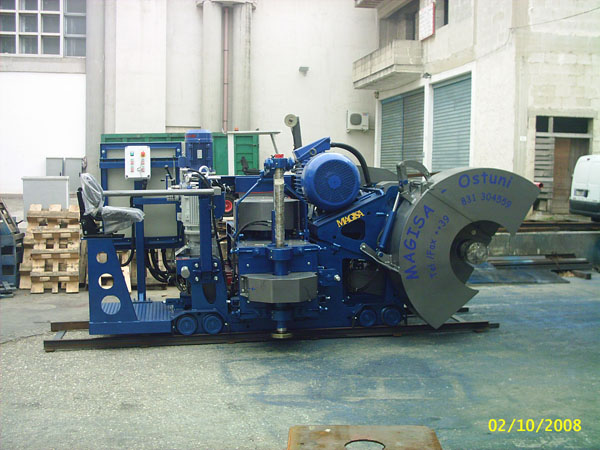

Adapto para cortar simultaneamente tanto em sentido horizontal como vertical com uma velocidade de corte de 0 ÷ 25 m/min.
Diferentemente do modelo MTOV o corte vertical é pré-disposto para a montagem do disco à esquerda. Solução que consente utilizar a máquina somente para as marcações Verticais ( em caso de falta do modelo MTV ...)
Deslocamento sobre carris tipo ROTAIA S14
Potência total Kw122,5
Profundidade di Corte vertical max 420 mm.
Profundidade de corte Horizontal máximo 250mm
Disco Verticale f 1200mm.
Disco Horizontal D. 700mm.
Gerador Aconselhado KVA 200
Motoros eléctricos
- Corte vertical kw 75
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Corte horizontal Kw 37
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 38050 HzB3
- Avançamento Kw7,5
Tipo IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5.
- Instalação hidráulica Kw 3
Tipo IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
Quadro eléctrico
Com comandos de accionamento de baixa tensão, como previsto pela lei
Proporção adequada e pulsantes de marcha/bloqueio individual para cada motor.
Segurança
A máquina possui dispositivos eléctricos de bloqueio que a tornam segura e dispositivo sonoro e luminoso que avisa que a máquina está em movimento.
Possui proteções sobre todas as partes mecánicas em movimento, e proteção sobre os discos até o máximo possível.
Instalação hidráulica
Bomba com engranagens – distribuir de 3 elementos
Portata 10 litros /1’
Pressão máxima 100 ÷ 150 bar
Capacidade tanque 50Lt.
AVANÇAMENTO DE CORTE
Idraulico a portata variabile
indipendente azionato mediante leva
inversione di marcia con punto di folle
velocità max.50 @m/min. a vuoto
4 ruote motrici
CHASSIS
Estrutura de aço especificamente estudada para alta resistência,
eléctrico-soldada. Articulação corte vertical, com comando hidráulico através de macaco hidráulico de duplo efeito; Transporte carrinho para Chassis horizontal através de macaco de duplo efeito
E desloca-se sobre rolamentos e guias reguláveis para anular o processo de desgaste.
Accionamento corte Horizontal através de macaco hidráulico de duplo efeito integrado num sistema de alavancas.
Medida e Massa
Largura_____2250____mm. ~
Comprimeto_____4500____mm. ~
Altura_______1900____mm. ~
Peso____5000____Kg. ~
Dados técncos e características podem sofrer variações
