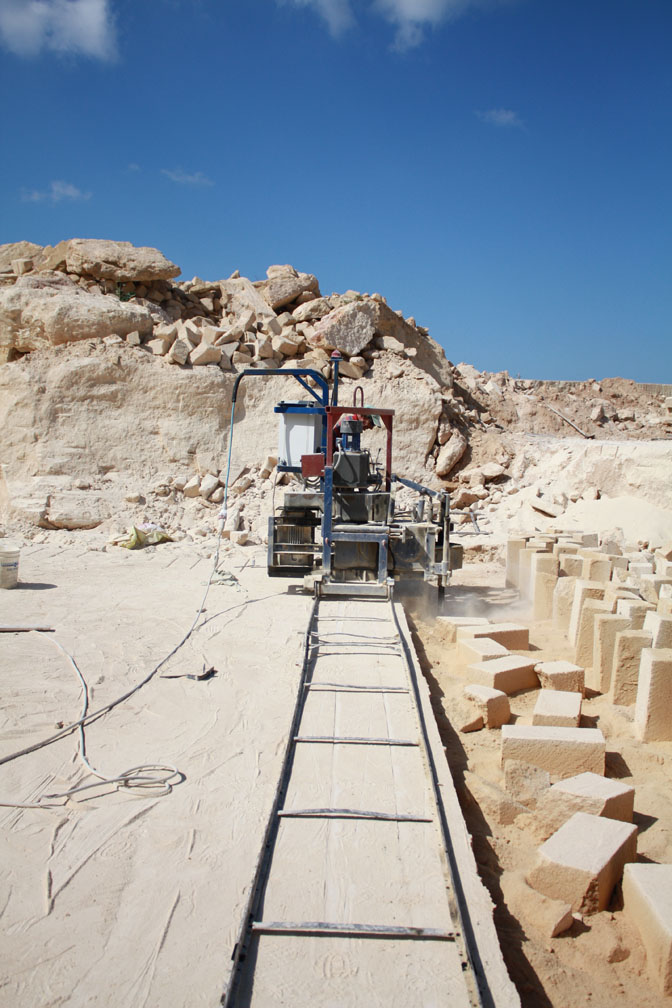

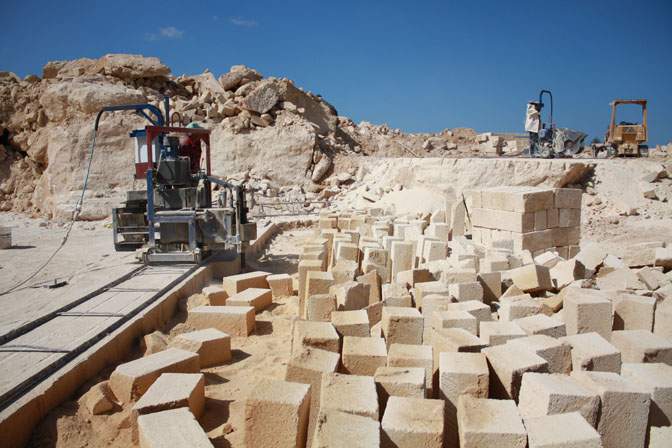

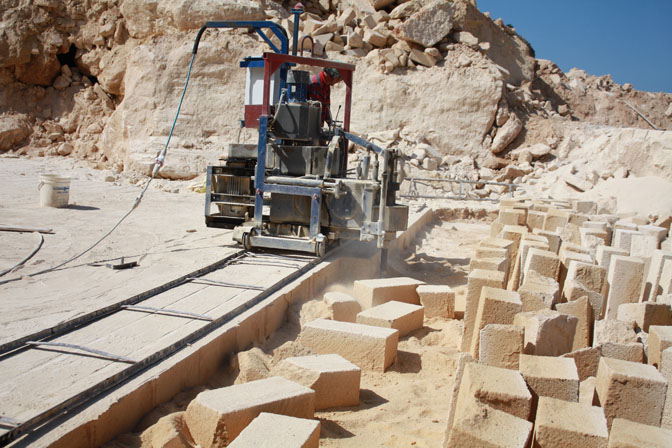

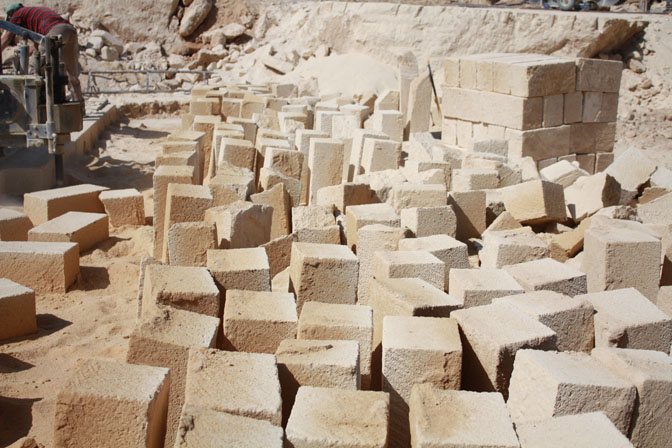

Adatto per tagliare un solco orizzontale sotto il piano cava con una velocità di taglio da 0 ÷ 25 m/min.

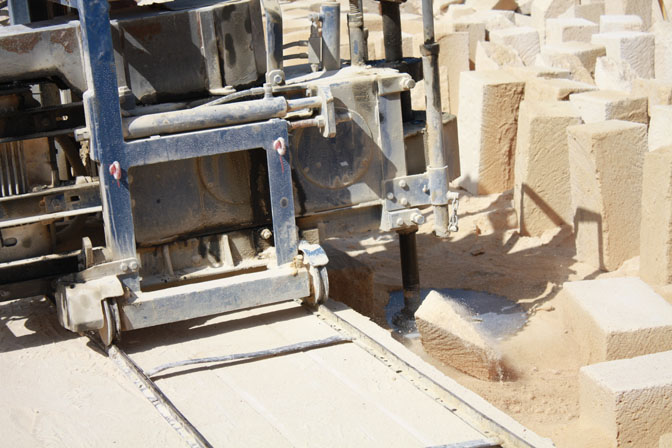

Scorrimento su binari tipoT 45
Potenza totale Kw 24,6
Profondità di taglio Orizzontalemax250mm.
Altezza taglio ( dal piano cava)max. 300 mm.

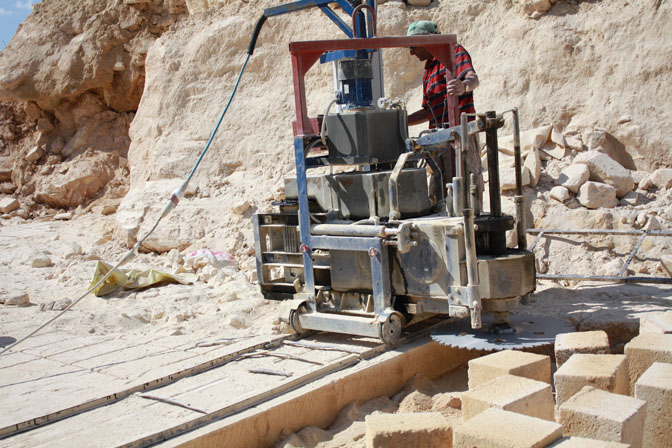

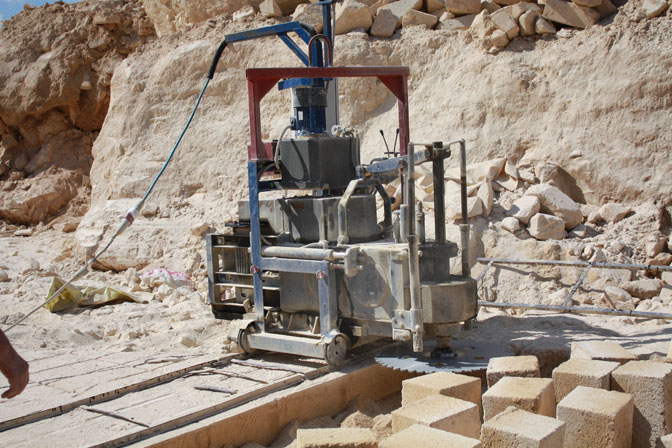

Disco Orizzontale f 700mm..
Generatore Consigliato KVA 40
Motori elettrici
- Taglio Orizzontale kw 22
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Avanzamento Kw1,5
Tipo IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5.
- Impianto idraulico Kw1,1
Tipo IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
Quadro elettrico
Con comandi di azionamento a bassa tensione come previsto dalla legge
Opportunamente proporzionato e pulsanti di marcia / arresto singolo per ogni motore.
Sicurezza
La macchina è provvista di dispositivi elettrici di blocco che la rendono sicura e di dispositivo acustico e luminoso che avverte che la macchine è in movimento.
E’ provvista di protezioni su tutti gli organi meccanici in movimento, e protezione sui dischi fino al massimo possibile.
Impianto idraulico
Pompa ad ingranaggi – distributore a 2 elementi
Portata 8litri/1’
Pressione massima 100 ÷ 150 bar
Capacità serbatoio 40Lt.
AVANZAMENTO DI TAGLIO
Idraulico a portata variabile
indipendente azionato mediante leva
inversione di marcia con punto di folle
velocità max.40m/min. a vuoto
4 ruote motrici
TELAIO
Struttura in acciaio appositamente studiata per un’ alta resistenza,
elettrosaldato. Traslazione carrello
Telaio orizzontale mediante martinetto a doppio effetto
E scorre su cuscinetti e guide regolabili per annullare il gioco di usura.
Azionamento taglio Orizzontale tramite martinetto idraulico a doppio effetto integrato in un sistema di leve.
Misura e Massa
Larghezza__1800________mm. ~
Lunghezza__1000________mm. ~
Altezza_____1650________mm. ~
Peso_______1050________Kg. ~
Dati tecnici e caratteristiche possono subire variazioni
|
