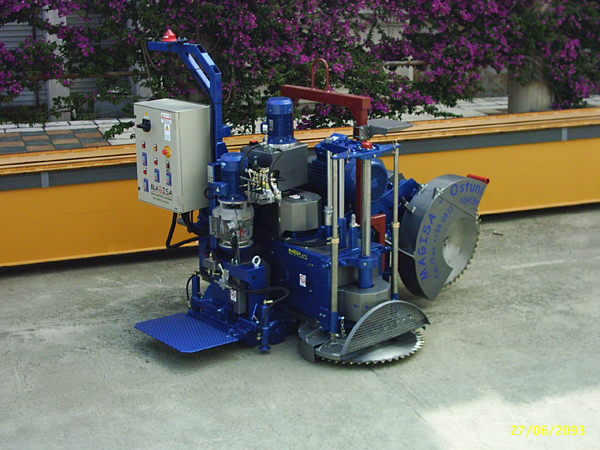

Adatto per tagliare contemporaneamente sia in senso orizzontale che verticalecon una velocità di taglio da 0 ÷ 25 m/min.
Scorrimento su binari tipo T 60
Potenza totale Kw 47
Profondità di taglio Verticale max 220 mm.
Profondità di taglio Orizzontalemax 220 mm.
Disco Verticale f 750 mm.
Disco Orizzontale f 650 mm.
Generatore Consigliato KVA80
Motori elettrici
- Taglio verticale kw 22
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Taglio orizzontale Kw 22
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 38050 HzB3
- Avanzamento Kw 1,5
Tipo IP 55 Classe F ŋ 0,75÷ 0,85V 380 50 HzB5
- Impianto idraulico Kw 1,5
Tipo IP 55 Classe F ŋ 0, 75÷ 0,85V 380 50 HzB5
Quadro elettrico
Con comandi di azionamento a bassa tensione come previsto dalla legge
Opportunamente proporzionato e pulsanti di marcia / arresto singolo per ogni motore.
Sicurezza
La macchina è provvista di dispositivi elettrici di blocco che la rendono sicura e di dispositivo acustico e luminoso che avverte che la macchine è in movimento.
E’ provvista di protezioni su tutti gli organi meccanici in movimento, e protezione sui dischi fino al massimo possibile.
Impianto idraulico
Pompa ad ingranaggi – distributore a 3 elementi
Portata 10 litri/1’
Pressione massima 100 ÷ 150 bar
Capacità serbatoio 50 Lt.
AVANZAMENTO DI TAGLIO
Idraulico a portata variabile
indipendente azionato mediante leva
inversione di marcia con punto di folle
velocità max. 50 @ m/min.
4 ruote motrici
TELAIO
Struttura in acciaio appositamente studiata per un’ alta resistenza,
elettrosaldato. Articolazione taglio verticale,
a comando idraulico tramite martinetto
idraulico a doppio effetto; Traslazione carrello per
Telaio orizzontale mediante martinetto a doppio effetto
E scorre su cuscinetti e guide regolabili per annullare il gioco di usura.
Azionamento taglio Orizzontale tramite martinetto idraulico a doppio effetto integrato in un sistema di leve.
Misura e Massa
Larghezza___1700____________mm. ~
Lunghezza___2000____________mm. ~
Altezza______1600____________mm. ~
Peso________1900____________Kg. ~
Dati tecnici e caratteristiche possono subire variazioni
