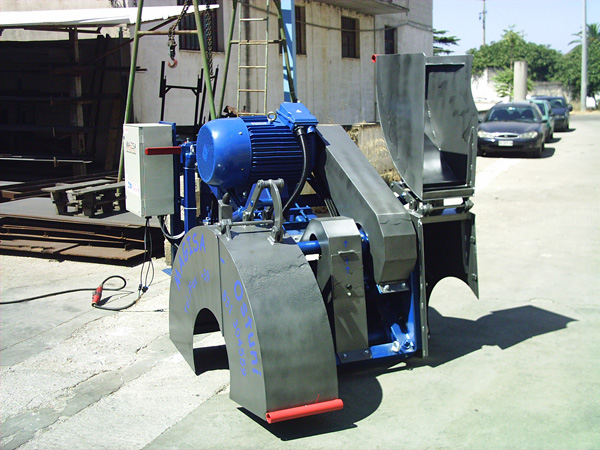

Adapto para cortar sulcos vertical com uma velocidade de corte de 0 ÷ 25 m/min.
Deslocamento sobre carris tipo T 60
Potência total Kw50,2
Profundidade di Corte vertical max 420mm.
Disco Verticale f 1200mm..
Gerador Aconselhado KVA 85 Motoros eléctricos
- Corte vertical kw 45
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Avançamento Kw 3
Tipo IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
- Instalação hidráulica Kw 2,2
Tipo IP 55 Classe F ŋ 0,75÷ 0,92V 380 50 HzB5
Quadro eléctrico
Com comandos de accionamento de baixa tensão, como previsto pela lei
Proporção adequada e pulsantes de marcha/bloqueio individual para cada motor.
Segurança
A máquina possui dispositivos eléctricos de bloqueio que a tornam segura e dispositivo sonoro e luminoso que avisa que a máquina está em movimento.
Possui proteções sobre todas as partes mecánicas em movimento, e proteção sobre os discos até o máximo possível.
Instalação hidráulica
Bomba com engranagens – distribuir de 1 elementos
Portata 8litros /1’
Pressão máxima 100 ÷ 150 bar
Capacidade tanque 40 Lt.
AVANÇAMENTO DE CORTE
Idraulico a portata variabile
indipendente azionato mediante leva
inversione di marcia con punto di folle
velocità max.50 @m/min. a vuoto
4 ruote motrici
CHASSIS
Struttura in acciaio appositamente studiata per un’ alta resistenza,
elettrosaldato. Articolazione Corte vertical,
a comando idraulico tramite martinetto
idraulico a doppio effetto;
Medida e Massa
Largura_____1600____mm. ~
Comprimeto_____2600____mm. ~
Altura____1600____mm. ~
Peso____2200____Kg. ~
Dados técncos e características podem sofrer variações
|
